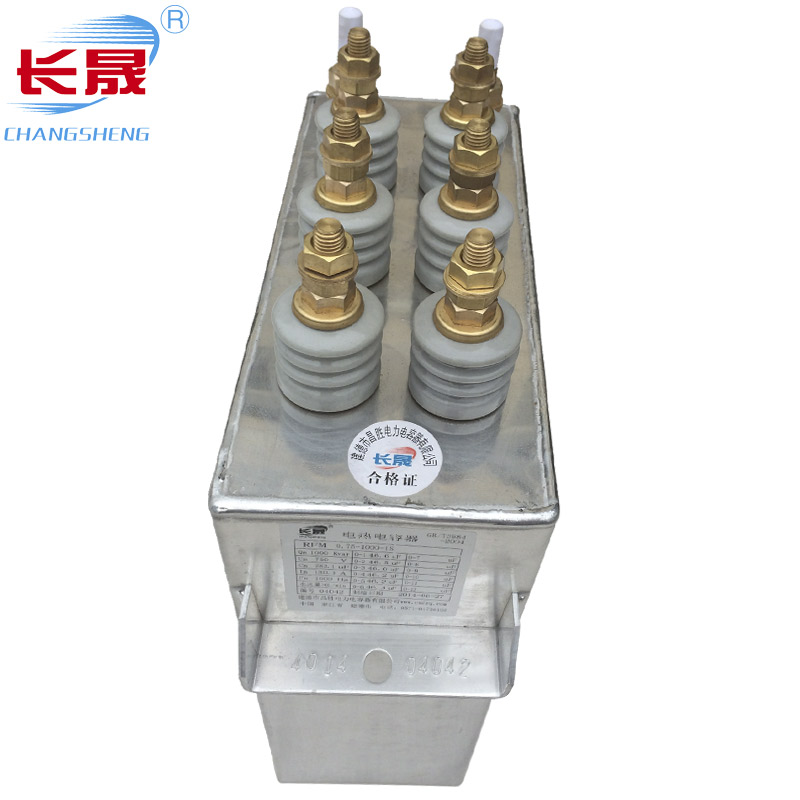

更新时间：2026-3-24 点击:7次电热电容器的内部构造主要围绕高频率、大电流、强散热等工业应用场景设计，其核心在于高*效储能与良好散热能力的结合。其内部构造可归纳如下：
核心组成部分
1.芯子（电容元件组）
由多个并联的电容元件卷制或叠装而成。
每个元件通常采用粗化聚丙烯薄膜作为电介质，配合高纯铝箔作为极板；部分型号使用金属化聚丙烯薄膜，具备自愈功能。
元件一极板（公共极板）常与冷却水管直接焊接，实现电气连接与散热一体化。
2.电介质与电极
电介质：多采用聚丙烯薄膜，不含PCB，具有高介电强度和良好高频特性。
电极：使用高纯铝箔，导电性好，适合高频大电流通过。
3.外壳与散热系统
外壳：多为矩形铝合金油箱，机械强度高、重量轻，部分采用黄铜以减少涡流损耗。
冷却系统：内置水冷管，直接连接极板，通过循环冷却水高*效散热；冷却水流量要求严格。
外壳内充满高性能绝缘液体或绝缘油，用于绝缘与辅助散热。
4.终端连接与引出结构
接线端子：通常为瓷套铜螺杆，通过瓷套绝缘引出，确保高压安*全。
接地方式：通过接地螺柱或接地片连接至公共极板。
连接方式：分组出线若并联使用，需采用截面积≥2.5cm²的软连接片。
以上是电热电容器的内部构造介绍，希望可以帮助到你。
