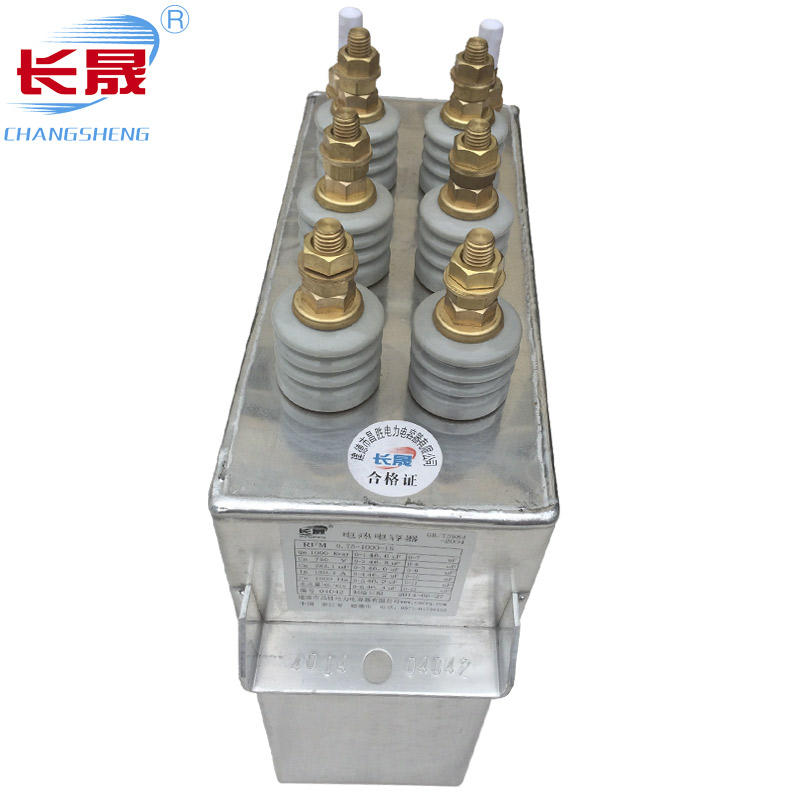

更新时间：2026-8-21 点击:29次电热电容器是专为高频大电流的工业场景设计，核心围绕高*效储能与强散热能力打造，整体结构可分为五大核心部分。
一、心子（电容元件组）
组成结构：由若干并联的电容元件卷制或叠装而成，元件采用极板外露式、宽而短的特*殊结构，极板较厚便于传热。
核心材质：以粗化聚丙烯薄膜作为介质，高纯铝箔作为极板；部分型号采用金属化聚丙烯薄膜，具备局部击穿后快速恢复绝缘的自愈功能。
特*殊设计：心子一侧的公共极板直接与冷却水管焊接，实现电气连接与散热一体化。
二、复合电介质与电极
电介质：采用粗化聚丙烯薄膜与高性能液体组成的复合介质，具备高介电强度和优良的高频特性。
电极：选用高纯铝箔，导电性优异，适配高频大电流运行场景；水冷式型号常使用较窄的铝箔，进一步强化散热效果。
三、冷却散热系统
核心部件：心子公共极板直接焊接蛇形搪锡紫铜管，部分型号采用双层壳体螺旋水冷通道设计。
运行要求：循环冷却水带走运行产生的热量，进水温度需≤30℃，容量≤1000kvar的产品冷却水流量需≥4L/min。
四、外壳与密封结构
箱体材质：多为矩形铝合金箱体，部分型号采用黄铜板制作，可减少涡流损耗，兼顾机械强度与轻量化特性。
内部填充：壳体内充满高性能绝缘液体，同时承担绝缘防护和辅助散热的双重作用。
五、终端连接与保护结构
接线端子：采用瓷套铜螺杆结构，通过瓷套绝缘引出，保障高压运行安*全。
连接与保护：公共极板通过接地螺柱完成接地，分组出线时使用截面积≥2.5cm²的软连接片；部分高压型号为每个元件串联独立熔丝，故障元件可自动切除，保障整体运行稳定。
综上，电热电容器的构造大家是否了解了。
