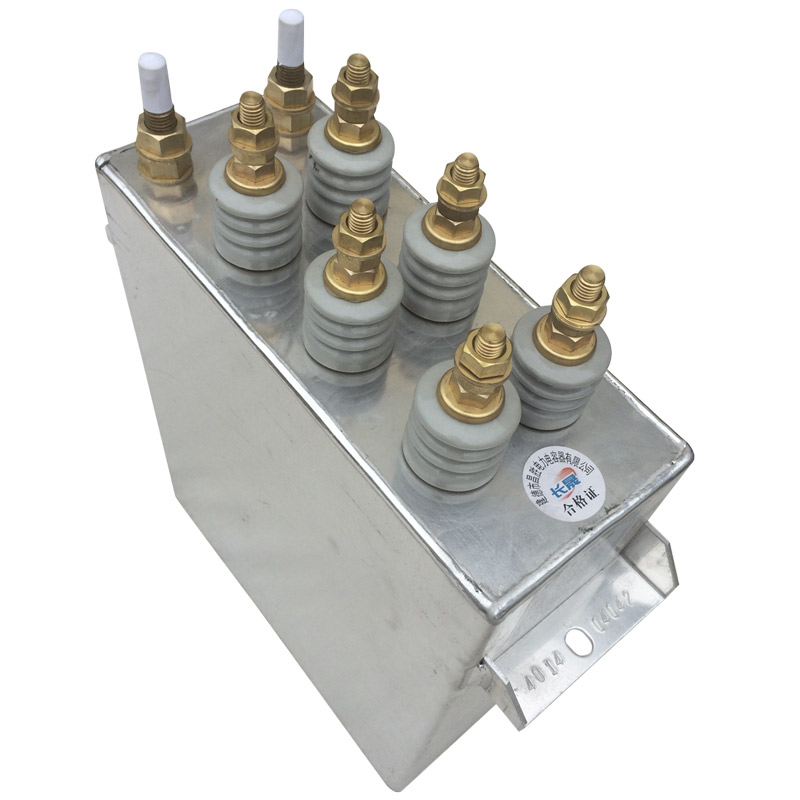

更新时间：2026-5-12 点击:8次电热电容器的内部构造主要由心子（电容元件组）、外壳、冷却系统、电介质和电极等核心部分组成，专为高频、大电流工业环境设计，强调高*效储能与强散热能力。其核心组成部分如下：
1.心子（电容元件组）
由多个并联的电容元件构成，元件采用粗化聚丙烯薄膜作为电介质，配合高纯铝箔作为极板。部分型号使用金属化聚丙烯薄膜，具备自愈功能，可在局部击穿后快速恢复绝缘性能。
2.电介质与电极
电介质：多为聚丙烯薄膜与高性能液体（如二芳基乙烷）组成的复合介质，不含PCB，具有高介电强度和优良的高频特性。
电极：采用高纯铝箔，导电性好，适合高频大电流运行；在水冷式结构中，常使用较窄的铝箔以增强散热效果。
3.冷却系统
水冷式电容器在心子的一侧（公共极板）直接焊接蛇形搪锡紫铜管或铝合金水冷管，通过循环冷却水高*效散热。冷却水温度需≤30℃，流量根据容量不同通常为4–6 L/min。外壳采用双层壳体螺旋水冷通道设计，确保散热均匀。
4.外壳与密封结构
外壳多为矩形铝合金油箱，机械强度高、重量轻，部分型号使用黄铜板以减少涡流损耗。内部充满高性能绝缘液体（如二芳基乙烷或矿物油），用于绝缘和辅助散热。接线端子为瓷套铜螺杆，通过瓷套绝缘引出，保障高压安*全。
5.终端连接与保护
接地通过接地螺柱连接公共极板，分组出线时采用截面积≥2.5cm²的软连接片。部分高压型号每个元件串联熔丝，实现内部短路保护，故障元件可被自动切除，保障整体正常运行。
以上是电热电容器的内部构造介绍，希望对大家有帮助。
